QJF－E15(20)L型氣控舉升閥
用途與特征:
QJF—E15(20)L型氣控舉升閥是我公司根據氣液控制系統而設計制造的氣動控制換向閥，適用于重載自卸車液壓舉升系統。該閥先導控制部分以壓縮空氣為工作介質，通過氣缸動作推動主閥芯的開或閉，從而轉換工作機能，在液壓舉升系統中起接通或卸荷作用，實現自卸汽車車箱的舉升和下降。
工作原理:

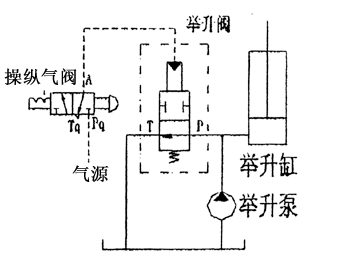

OJF—E15(20)L型氣控舉升閥的原始位置P口與T口是連通的(常開式結構)。該閥工作時，利用壓縮空氣通過氣缸推動閥芯封閉，油路由常通位置轉為工作位置，即實現車廂的舉升；切斷氣源P口與T口接通油液流入油箱，系統卸荷車廂下降。該閥的工作原理示意圖如下�！ �
技術參數／工作油液：
1.工作壓力：20MPa
2.工作流量：100 L／min(15通徑)
160 L／min(20通徑)
3.控制氣壓：0.4—0.8 MPa
4.溫度范圍：-20一+80(C°)
5.粘度范圍：10～400 (mm2/s)
6.過慮精度：≤10 (μm)
注：油液最高污染等級按GB／T14039之1．9／16執行。 |
|
型號說明：
|
|
 |
|
QJF型氣控舉升閥連接示意圖
|
|
QJF-E15(20)型氣動舉升閥外型及安裝圖：
|
|
|
QJF型氣動舉升閥外型及安裝圖(括號內尺寸為20通徑)
|
