QDF－L20型氣控多路閥
用途與特征:
QDF-L20型氣控多路閥是我公司新開發的產品，適用于重載自卸車液壓舉升系統。該閥先導控制部分以壓縮空氣為工作介質，分別由換向閥、分流閥、控制氣缸三大結構組成。通過氣缸工作推動換向閥主閥芯的開或閉而轉換機能，在液壓系統中起接通或卸荷作用，即實現自卸車車箱的舉升和下降。
工作原理:
該閥先導控制部分以壓縮空氣為工作介質，通過氣缸動作推動閥芯開閉而轉換工作機能，即實現車廂的舉升—中�！陆档裙δ�。

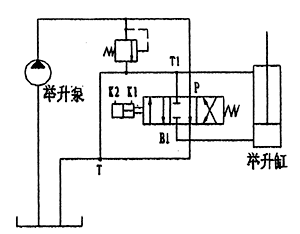

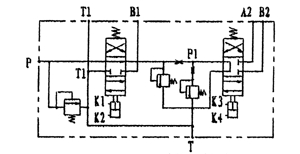

當氣控多路閥處于中間位置時，使車廂舉升位置保持不變，同時系統壓力油供另一組帶附加功能(翻蓋功能)的閥片工作即可實現車廂翻蓋的閉合—展開功能。該閥的工作原理示意圖如下
技術參數：
l.工作壓力： 20 MPa
2.工作流量： 160 L／min(P口)
3.控制氣壓： 0.4～0.8 Mpa
4.分流流量： 8—12 L／min(P1口穩定流量)
5.分流壓力： 14 Mpa
6.溫度范圍： -20－+80(C°)
7.粘度范圍： 10～400 (mm2/S)
8.過慮精度： ≤10 (μm)
注：油液最高污染等級按GB／T14039之19／16執行，

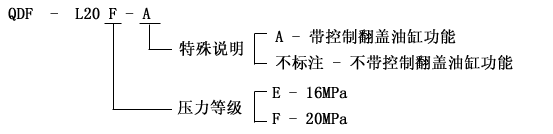

型號說明：

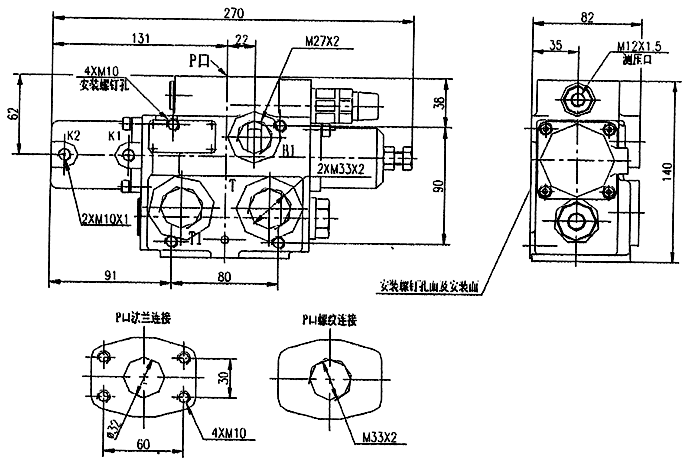

QDF型氣控多路閥的外型及安裝圖：
|
|
|

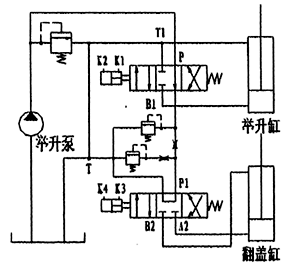

4KQF型操縱氣閥與QDF-L20F-A型氣控多路閥應用連接圖
|
|
|
|

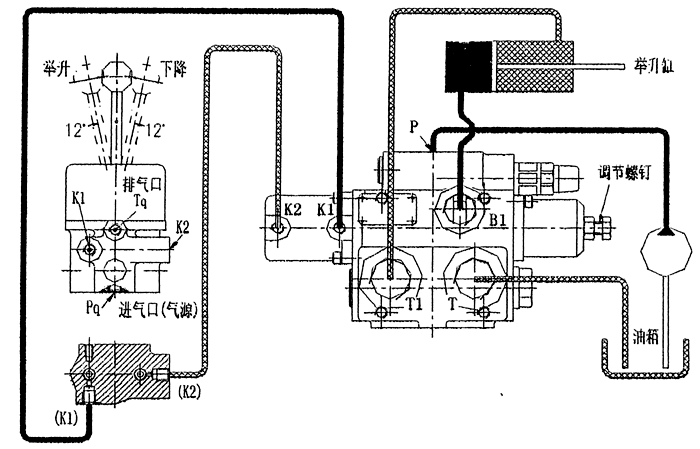

2KQF型操縱氣閥與QDF-L20F型氣控多路閥應用連接圖
|
